Schema monofilară pentru prosumatori: ce trebuie să conțină

Schema monofilară este desenul care arată, pe un singur fir, cum este legată centrala fotovoltaică la instalația clientului și la rețea. Operatorul de distribuție o folosește ca să verifice trei lucruri: unde se face delimitarea, ce protecții există și ce putere poate ajunge în rețea. Este piesa cea mai tehnică a dosarului de prosumator și una dintre cele pentru care dosarele se întorc cel mai des.

Ce este și cine o semnează

„Monofilar” înseamnă că fiecare circuit se desenează cu o singură linie, indiferent câte conductoare are în realitate. Schema nu arată traseul cablurilor prin clădire. Arată ordinea echipamentelor și legăturile dintre ele: panouri, invertor, protecții, tablou, contor, rețea.

Schema se semnează de proiectant și de verificator, persoane cu autorizarea cerută pentru astfel de lucrări. Numele și semnăturile lor apar în cartuș, alături de datele clientului și ale locului de consum.

Ce trebuie să apară pe schemă

Branșamentul și măsura: punctul de delimitare, contorul și siguranța de la branșament.
Tabloul electric general și locul în care se leagă invertorul.
Invertoarele: model, putere, monofazat sau trifazat. La un invertor monofazat pe racord trifazat se arată și faza pe care este legat.
Panourile: numărul lor pe fiecare string.
Bateria, dacă există, și felul cuplării: pe partea de curent continuu (invertor hibrid) sau pe partea de curent alternativ (invertor dedicat).
Protecțiile de pe partea de curent continuu și de pe cea de curent alternativ, cu caracteristicile și reglajele lor, inclusiv protecția de interfață, unde este cazul.
Contorul inteligent al invertorului și transformatoarele de curent, unde se folosesc.
Priza de pământ, a cărei măsurătoare se consemnează în buletinul PRAM.
Cartușul cu datele clientului, ale locului de consum și semnăturile proiectantului și verificatorului.

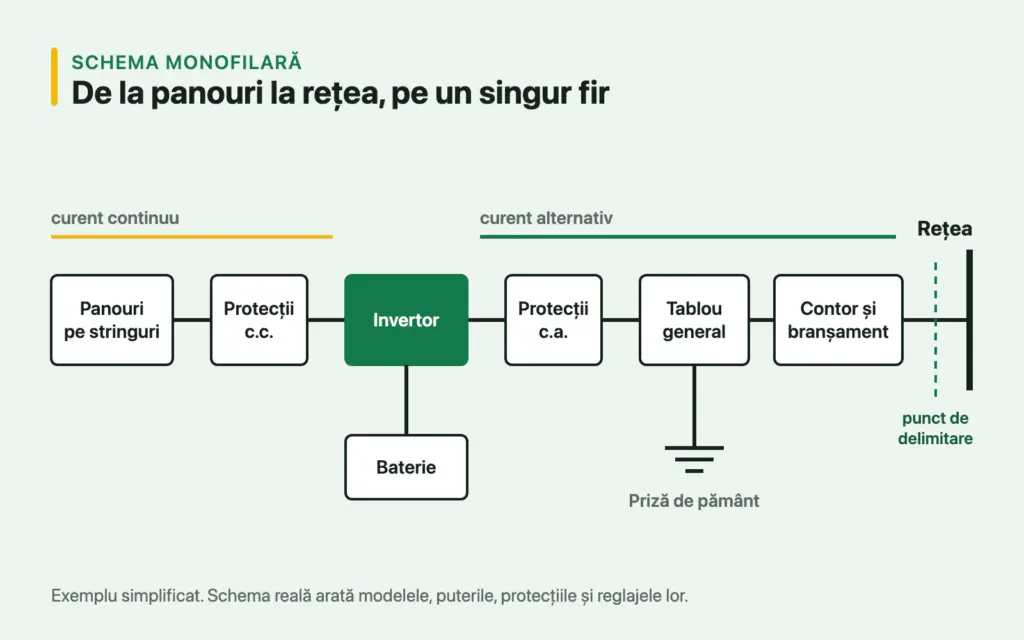

Schema, citită de la panouri spre rețea

Partea de curent continuu

Panourile se grupează în stringuri, adică șiruri legate în serie, fiecare conectat la o intrare a invertorului. Pe schemă se trece numărul de panouri de pe fiecare string, pentru că tensiunile lor se adună, iar invertorul are o tensiune maximă de intrare. Între panouri și invertor se desenează protecția la supratensiuni de curent continuu și se notează conductorul solar, cu secțiunea lui.

Invertorul și bateria

Invertorul apare cu modelul și puterea din fișa tehnică. Bateria se desenează după felul real al cuplării. La cuplarea pe curent continuu, bateria este legată la invertorul hibrid. La cuplarea pe curent alternativ, bateria are invertorul ei, legat în tablou ca un echipament separat. Cele două variante arată diferit pe schemă și au protecții diferite.

Partea de curent alternativ

De la invertor spre tablou se notează cablul, protecția dedicată invertorului și protecția la supratensiuni de curent alternativ. În tabloul general apar întrerupătorul general și, unde există alimentare de rezervă, circuitele care rămân alimentate la căderea rețelei.

Branșamentul și măsura

La capătul dinspre rețea se desenează blocul de măsură și protecție, cu siguranța de la branșament și contorul. La branșamentele mari, măsura se face prin transformatoare de curent, iar pe schemă se notează raportul lor. Contorul inteligent al sistemului fotovoltaic este unul singur, la punctul de racord, chiar dacă sunt mai multe invertoare.

Cazuri care cer atenție

Invertor monofazat pe racord trifazat

Invertorul se leagă pe una dintre cele trei faze, iar faza se scrie pe schemă. Alegerea ține de echilibrarea fazelor și este decizia electricianului.

Extinderea unei centrale existente

Echipamentele deja montate se desenează distinct de cele noi. Schema arată întreaga centrală, cu puterea existentă și puterea adăugată, iar dosarul menționează certificatul de racordare anterior. O schemă care arată doar partea nouă se întoarce.

Centrale cu protecție de interfață externă

La puteri mici, racordate la joasă tensiune, norma ANRE admite protecțiile integrate în invertor, dacă sunt conforme. Protecțiile de interfață externe, adică un tablou de anti-insularizare cu releu de monitorizare, sunt cerute în situațiile prevăzute de art. 14 din norma tehnică aprobată prin Ordinul ANRE nr. 228/2018, între care puterile instalate de peste 30 kVA și racordarea la medie tensiune. Când există, tabloul apare pe schemă cu varianta constructivă și cu modelul releului. Soluția concretă se confirmă cu operatorul și cu proiectantul.

Microinvertoare și optimizatoare

La microinvertoare nu mai există un invertor central, iar pe schemă apar grupurile de microinvertoare și echipamentul lor de comunicație. La optimizatoare, acestea se arată pe stringurile pe care sunt montate.

De ce se întoarce o schemă

Puterile de pe schemă nu coincid cu cele din cerere sau din fișele tehnice.
Echipamentele existente nu sunt deosebite de cele noi, la extinderea unei centrale.
Lipsește bateria sau este desenată cu alt tip de cuplare decât cel real.
Siguranța de la branșament nu este corelată cu puterea invertorului.
Schema nu este semnată de persoane cu atestatul cerut.

Primele trei cauze au aceeași origine: schema a fost desenată separat de restul dosarului, iar o modificare făcută într-un loc nu a ajuns și în celălalt. Înlocuirea unui model de invertor în ofertă, de exemplu, trebuie să ajungă în cerere, pe schemă și în lista de fișe tehnice.

Verificarea de două minute, înainte de depunere

Puterea invertoarelor de pe schemă este cea din cerere și din fișele tehnice.
Numărul de panouri de pe stringuri, adunat, dă numărul de panouri din cerere.
Bateria apare pe schemă cu modelul și cuplarea reale.
Siguranța de la branșament este cea din instalația reală a clientului.
Numele clientului, adresa și codul POD din cartuș sunt cele din cerere.
Cartușul are numele și semnăturile proiectantului și verificatorului.

Situații care complică desenul

Schema unui sistem cu un invertor și un string se desenează repede. Durează la sistemele cu mai multe invertoare, cu microinvertoare sau optimizatoare, cu baterie cuplată pe curent alternativ ori cu alimentare de rezervă pentru o parte din consumatori. Tot aici apar cele mai multe diferențe între schemă și restul dosarului.

Întrebări frecvente

Schema monofilară este același lucru cu proiectul tehnic?

Nu. Schema este o piesă a documentației. Ea arată echipamentele și legăturile dintre ele și nu ține loc de memoriu tehnic, de calcule sau de planuri.

Se reface schema la schimbarea unui echipament?

Da. Dacă invertorul, bateria sau protecțiile montate diferă de cele din schema depusă, schema se actualizează, împreună cu celelalte piese în care apare echipamentul.

Clientul semnează schema?

Schema este semnată de proiectant și de verificator. Clientul semnează alte piese ale dosarului, cum sunt cererea și împuternicirea, pe hârtie sau prin semnare la distanță.
